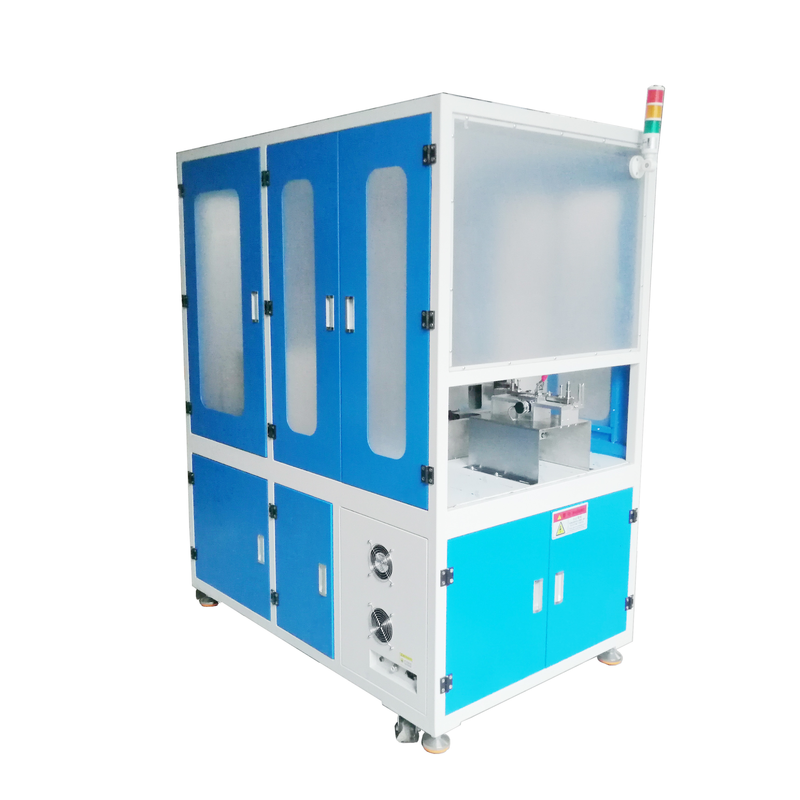

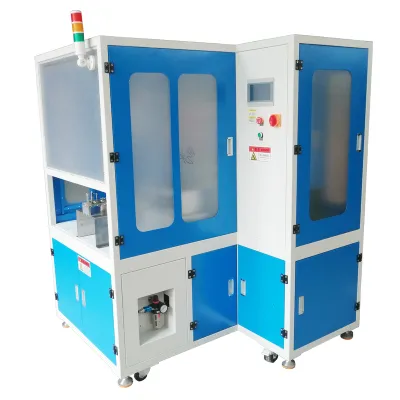

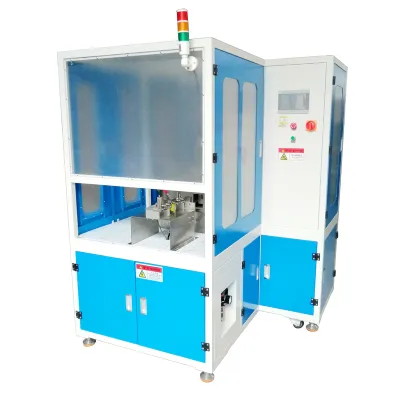

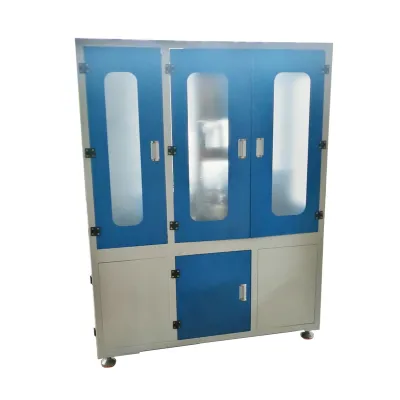

Máquina Automática de Corte, Bobinado y Atado de Alambre con 3 Lazos de Círculo Ultra Pequeño CRT-03SL-A

Parámetros Técnicos

•        Especificaciones de la Bobina: Diámetro interior 50mm (no ajustable), diámetro exterior 75-100mm, altura 50mm (no ajustable)

•        Relacionado con la Producción: 3 lazos por bobina, velocidad de bobinado 1-10 vueltas/segundo (configurable), eficiencia de producción 36 PCS/H (955 circles/PCS)

•        Condiciones de Aplicación: Cable con núcleo de hierro recubierto de goma ties (≤5KG/roll), presión de aire 0.5-0.6MPa, voltaje 220V/50Hz

•        Especificaciones de la Máquina: Potencia 5.0KW/H, dimensiones 1580L × 1420W × 1870H mm, peso aprox. 650KG

•        Dimensiones del Embalaje: Caja de madera de exportación 1670 × 1520 × 2050mm

Principales Accessories (with Brand/Specification)

•        Cilindro y Válvula Solenoide: Marca Airtac

•        Servomotores (YAKO): Servo de bobinado principal de 1.8KW motor (equipped with 1/3 reducer), servomotor de disposición vertical del alambre de 1KW, servomotor de disposición horizontal del alambre de 1KW, servomotor de toma vertical del alambre de 400W, servomotor de pinza vertical superior/inferior de 400W, servomotor de alimentación del alambre de 1KW, servomotor de alimentación de la brida de 400W

•        Motor Paso a Paso/Velocidad Constante: Motor paso a paso de torsión del alambre tipo 57 (Leadshine), motor de almacenamiento de bridas a velocidad constante de 6W (Zuoxin)

•        Componentes de Control: PLC (Fatek), pantalla táctil Wecon de 7 pulgadas (bilingüe chino-inglés), fuente de alimentación Mean Well, codificador Omron (2000 pulsos)

•        Otros Componentes: Bastidor de hierro con pintura horneada azul-blanca, luz tricolor con zumbador para alarma de escasez de material de rollo grande, luz tricolor con zumbador para alarma de escasez de bridas
