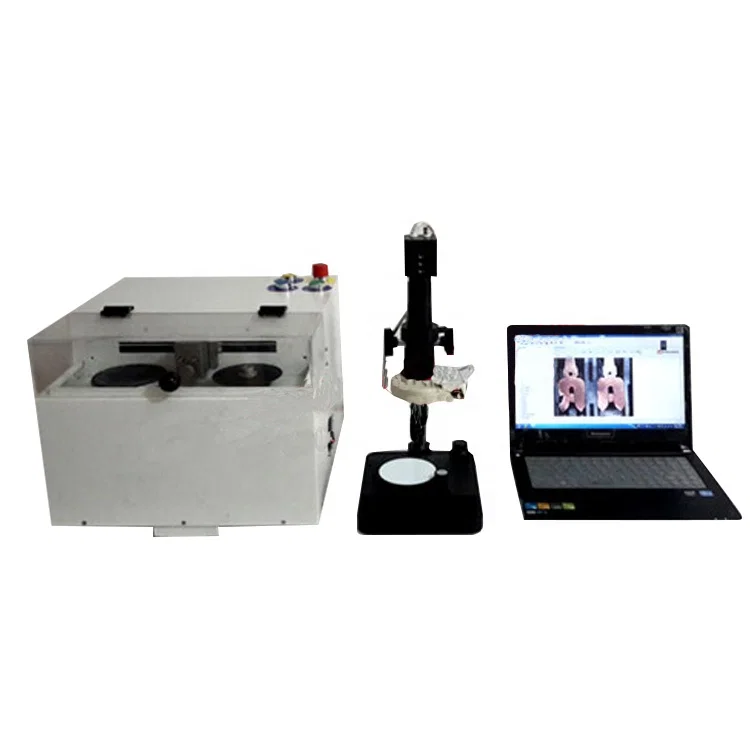

Sistema de Análisis de Sección Transversal de Engarce WPM-SE4

Descripción detallada

Logre una precisión sin precedentes en el control de calidad de los mazos de cables con el analizador de sección transversal de terminales totalmente automático WPM-SE4

Introducción:

En el exigente panorama de la fabricación de mazos de cables, lo que garantiza la La integridad y confiabilidad de los engarzados de terminales es primordial. Presenta el analizador de sección transversal de terminal totalmente automático WPM-SE4, Un instrumento de precisión de última generación diseñado específicamente para Revolucione su proceso de inspección de calidad de arneses de cables. Éste El sistema integral no es solo una máquina; Es una solución completa, Meticulosamente diseñado para ofrecer resultados rápidos, precisos y repetibles Análisis transversal de terminales de mazos de cables. De la automoción a aeroespacial, el WPM-SE4 permite a los fabricantes de todas las industrias garantizar los más altos estándares de calidad de crimpado, minimizando los defectos y Maximizando el rendimiento del producto.

Características y beneficios clave: precisión, velocidad y automatización redefinidas

El WPM-SE4 se erige como un pináculo de excelencia en ingeniería, integrando tecnologías de vanguardia para proporcionar un rendimiento y un uso incomparables experiencia. Aquí hay un desglose detallado de las características clave que hacen que Este analizador es un activo indispensable para su control de calidad Operaciones:

• Sistema integrado totalmente automático para un flujo de trabajo optimizado: El WPM-SE4 es un sistema totalmente automático que integra a la perfección cada paso del proceso de análisis de secciones transversales. Desde el corte y el esmerilado de precisión hasta el muestreo óptico, la limpieza de la corrosión y la adquisición de imágenes, Todo está automatizado dentro de una sola unidad cohesiva. Esta automatización reduce drásticamente la intervención manual, minimiza los errores del operador y Garantiza resultados consistentes y repetibles.

• Tecnología patentada de corte y rectificado en un solo paso: Aprovechando la última tecnología patentada, el WPM-SE4 realiza el corte y el rectificado en una sola operación sincronizada. Este enfoque innovador garantiza una planitud perfecta de los terminales, un factor crítico para un análisis transversal preciso. Éste Elimina las inconsistencias introducidas por el corte y el rectificado por separado procesos, proporcionando una preparación de muestras superior y más fiable datos.

• Velocidad sin precedentes: Análisis completo en solo 3 minutos: El tiempo es crítico en la fabricación. El WPM-SE4 está diseñado para la velocidad, capaz de completar todo el procesamiento y análisis de un solo terminal en unos notables 3 minutos. Este rendimiento excepcional acelera drásticamente su calidad proceso de inspección, lo que permite una retroalimentación más rápida, una emisión más rápida identificación y aumento de la eficiencia de la producción.

• Operación simple, conveniente y rápida para mejorar la experiencia del usuario: A pesar de su sofisticada tecnología, el WPM-SE4 está diseñado para una operación simple, conveniente y rápida. La interfaz intuitiva y los procesos automatizados minimizan la formación requisitos y maximizar la eficiencia del operador. Enfócate en los resultados, no en procedimientos complejos.

• Sistema de adquisición de imágenes de alta definición importado de Japón para una claridad sin concesiones: En el corazón del WPM-SE4 se encuentra un sistema de adquisición de imágenes de alta definición importado de Japón. Este sistema avanzado captura imágenes transversales increíblemente detalladas, lo que garantiza una medición y un análisis precisos. La calidad de imagen superior permite una evaluación precisa del engarzado características, lo que conduce a decisiones de calidad más informadas. El sistema cuenta con un sistema de vídeo HD industrial japonés de 5 millones de píxeles, que ofrece una claridad visual excepcional.

• Sistema óptico de zoom sin segmento importado de Japón para observación detallada: El analizador incorpora un sistema óptico de zoom sin segmento importado de Japón. Este sistema óptico de alta calidad proporciona un rango de aumento de video total de 30 ~ 312X, lo que permite tanto perspectivas generales como un examen altamente detallado de estructuras de engarzado. Este versátil rango de aumento le garantiza puede analizar todos los aspectos de la sección transversal del terminal con excepcionales claridad.

• Componentes de precisión para una fiabilidad y precisión inquebrantables: El WPM-SE4 está construido con componentes de primera calidad para un rendimiento duradero y una precisión excepcional:

  • Motor alemán: Garantiza un funcionamiento potente y fiable de los mecanismos de corte y rectificado.

  • Servomotores japoneses Panasonic (ejes X e Y): Proporcionan un movimiento preciso y controlado para los ejes X e Y durante el proceso de corte y molienda, garantizando la precisión y repetibilidad.

  • Controlador PLC japonés Mitsubishi: Actúa como el cerebro inteligente del sistema, asegurando el funcionamiento fluido y coordinado de todos los procesos automatizados.

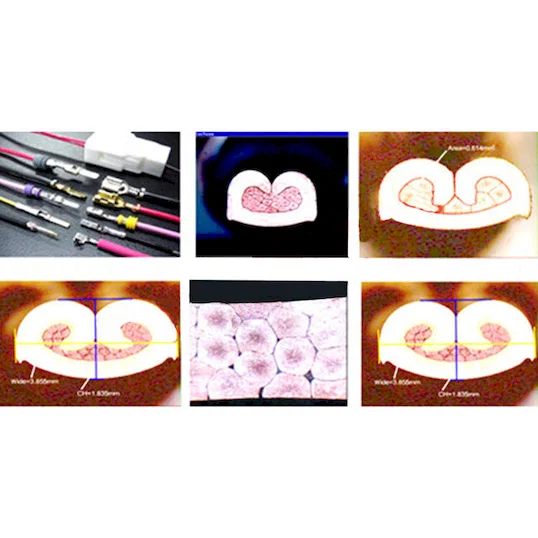

• Software completo de análisis de secciones terminales (importado de Japón): El WPM-SE4 está equipado con software profesional de análisis de secciones terminales importado de Japón. Este software está diseñado específicamente para analizar el engarzado secciones transversales, proporcionando una gama de herramientas de medición y análisis para Cuantifique la calidad del engarzado. Para la seguridad de los datos y la integridad del software, el el software está equipado con un bloqueo de cifrado y se proporciona en el CD.

• Amplia gama de cables aplicables para pruebas versátiles: El WPM-SE4 está diseñado para manejar un amplio espectro de tamaños de cables, con un rango de cables aplicable de 0.01 ~ 50 mm < sup>2 < / sup>. Esta versatilidad garantiza que el analizador pueda acomodar una amplia variedad de aplicaciones de mazos de cables, desde cables de señal delicados hasta cables de mayor potencia Cables.

• Hoja duradera y delicada importada de Alemania: El proceso de corte utiliza una hoja de Dia.110X0.5mm importada de Alemania. Esta hoja es conocida por su naturaleza delicada pero duradera, que garantiza cortes limpios y precisos al tiempo que mantiene el afilado y la fiabilidad a largo plazo.

• Limpieza precisa de la corrosión para una claridad de imagen óptima: El sistema incorpora un proceso de limpieza con líquido de corrosión terminal, que se completa en solo 5 segundos. Este paso de limpieza rápida elimina los residuos y contaminantes de la sección transversal, lo que garantiza una claridad de imagen óptima para un análisis preciso.

• Adjustable LED Lighting for Consistent Illumination: An all-white adjustable LED lighting device provides consistent and controlled illumination of the terminal cross-section. This adjustable lighting ensures optimal visibility and image quality, regardless of terminal material or ambient lighting conditions.

• Compact Footprint for Easy Integration into Workspaces: With dimensions of W500XD350XH350, the WPM-SE4 boasts a compact footprint, making it easy to integrate into existing laboratory or production floor workspaces.

Technical Specifications:

Applications:

The WPM-SE4 Fully Automatic Terminal Cross-Section Analyzer is essential for quality control in a wide range of industries, including:

• Automotive Wire Harness Manufacturing: Ensuring the reliability and safety of automotive electrical systems.

• Aerospace and Defense: Meeting stringent quality standards for critical wiring in aircraft and defense systems.

• Consumer Electronics: Guaranteeing the long-term performance of wire terminations in electronic devices.

• Industrial Equipment Manufacturing: Verifying the robustness of wiring in machinery and control systems.

• Medical Device Manufacturing: Maintaining the highest levels of quality for wiring in life-critical medical equipment.
